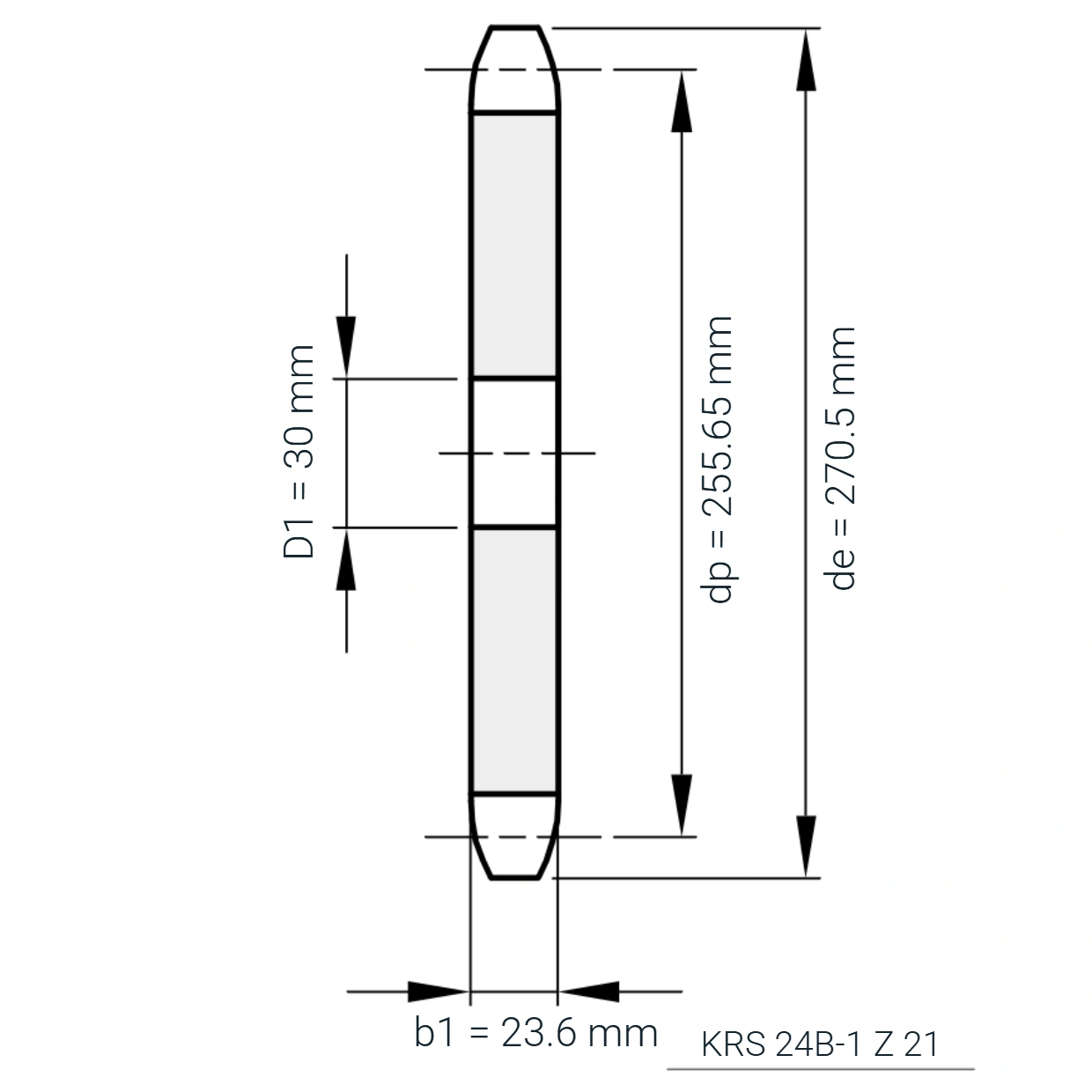

KRS 24B-1 Z 21

[Kettenradscheibe Typ 24B-1 - 21 Zähne, einfach]

Kettenradscheibe Typ 24B-1(1 1/2 x 1) - 21 Zähne, simplex, für Rollenkette DIN 8187

Kettentyp: 24B-1
Rollen-DM: 25,4 mm
Zähne: 21
Scheibendicke B1: 24,1 mm
Zahnbreite b1: 23,6 mm
Kopfkreis de: 270,5 mm
Teilkreis dp: 255,65 mm
Vorbohrung D1: 30 mm
Werkstoff: Stahl
Gewicht: 8,57 kg

87,41 EUR exkl. MwSt.
87,41 EUR  exkl. MwSt.

zzgl. Versandkosten

KRS 24B-1 Z 21
